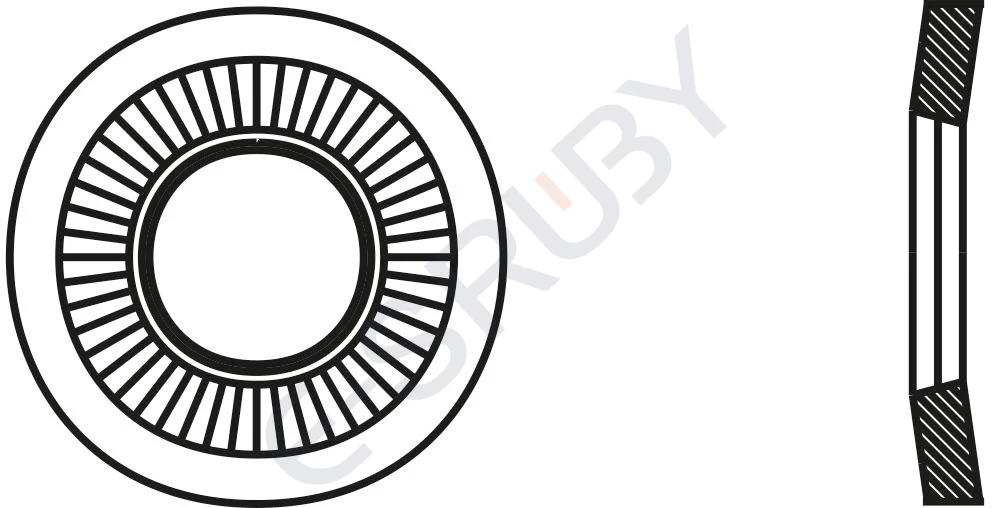

Podkładka kontaktowa NFE 25-511
Forma L
Podkładka kontaktowa forma L
Norma
NFE 25-511 L
Powłoka
Ocynk mechaniczny

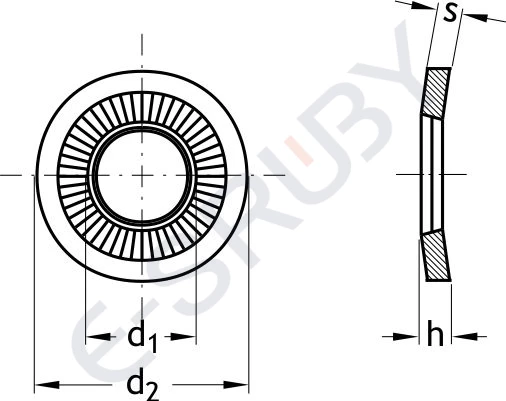

d | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 |
d1 min | 3,10 | 4,10 | 5,10 | 6,10 | 8,20 | 10,20 | 12,40 |
d1 max | 3,35 | 4,40 | 5,40 | 6,40 | 8,56 | 10,56 | 12,83 |
d2 min | 9,65 | 13,65 | 15,65 | 17,65 | 21,58 | 26,58 | 31,50 |
d2 max | 10,35 | 14,35 | 16,35 | 18,35 | 22,42 | 27,42 | 32,50 |
s mim | 0,57 | 0,96 | 1,16 | 1,36 | 1,56 | 1,55 | 1,75 |
s max | 0,63 | 1,04 | 1,24 | 1,44 | 1,64 | 1,85 | 2,05 |
h min | 0,95 | 1,40 | 1,70 | 2,10 | 2,20 | 2,60 | 3,10 |
h max | 1,20 | 1,80 | 2,10 | 2,50 | 2,70 | 3,10 | 3,60 |
