Nakrętka 6-kątna ślepa
Przejdź do wyszukiwarki
Powłoka: Ocynk galwaniczny
DIN:
917
PN:
82182
Masz pytania o produkt?
Zapytaj
Nasz konsultant chętnie
doradzi
Nakrętka 6-kątna ślepa
Norma
DIN 917
PN 82182
Klasa
6
Powłoka
Ocynk galwaniczny

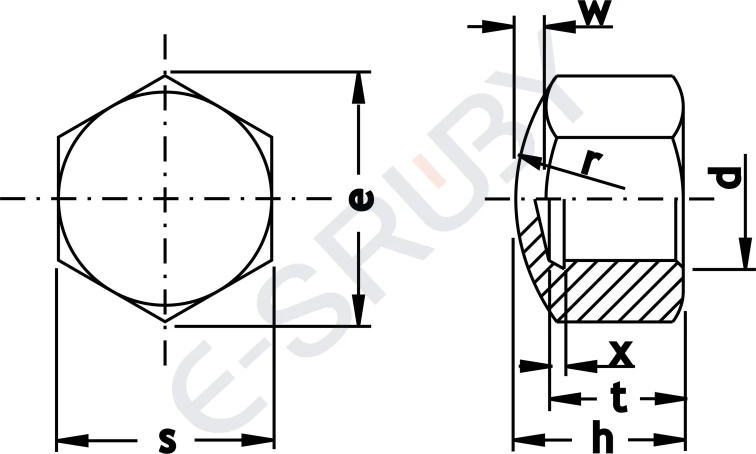

| d | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 |
| h | 5 | 5,5 | 7 | 9 | 12 | 14 | 16 | 18 | 20 |
| x max | - | 1,05 | 1,2 | 1,5 | 1,87 | 2,25 | 6,4 | 7,3 | 7,3 |
| r | - | 8 | 10 | 12 | 15 | 20 | 25 | 28 | 30 |
| t max | 3,4 | 4,64 | 5,44 | 7,29 | 9,79 | 11,35 | 13,85 | 15,35 | 17,35 |
| t min | - | 4,16 | 4,96 | 6,71 | 9,21 | 10,65 | 13,15 | 14,65 | 16,65 |
| w min | - | 1 | 1 | 1,5 | 2 | 2 | 2 | 2 | 2 |
| e | - | 7,74 | 8,87 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 |
| s | 5,5 | 7 | 8 | 10 | 13 | 17(16) | 19(18) | 22 | 24 |
| d | M 18 | M 20 | M 22 | M 24 | M 27 | M 30 | M 36 | M 42 | M 48 |
| h | 22 | 25 | 28 | 30 | 32 | 34 | 44 | 52 | 58 |
| x max | 9,3 | 9,3 | 9,3 | 10,7 | 10,7 | 12,7 | 14 | 16 | - |
| r | 32 | 35 | 35 | 40 | 50 | 60 | 70 | 80 | 90 |
| t max | 19 | 21,4 | 2기42 | 24,42 | 26,42 | 28,42 | 36,5 | 42,5 | 48,5 |
| t min | 19 | 20,6 | 21,6 | 23,58 | 25,58 | 27,58 | 35,5 | 44,5 | 47,5 |
| w | 2 | 2,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| e | 30 | 33,5 | 35,7 | 39,98 | 45,63 | 51,28 | 61,31 | 72,61 | 83,91 |
| s | 27 | 30 | 32(34) | 36 | 41 | 46 | 55 | 65 | 75 |
