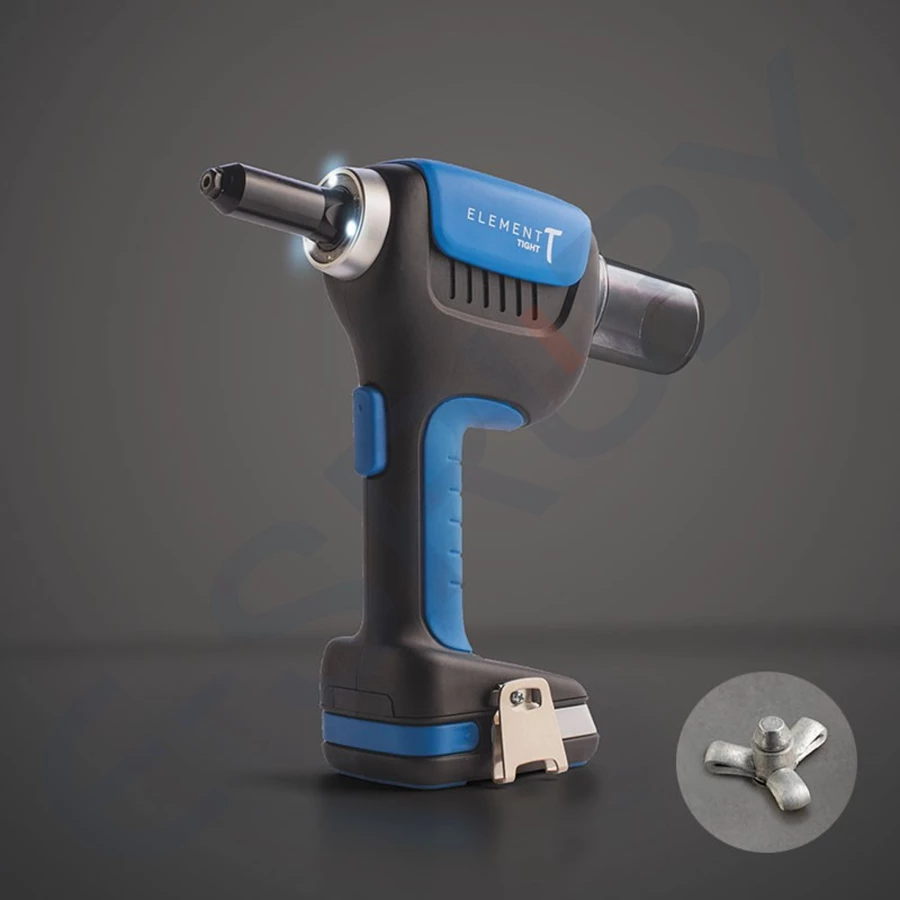

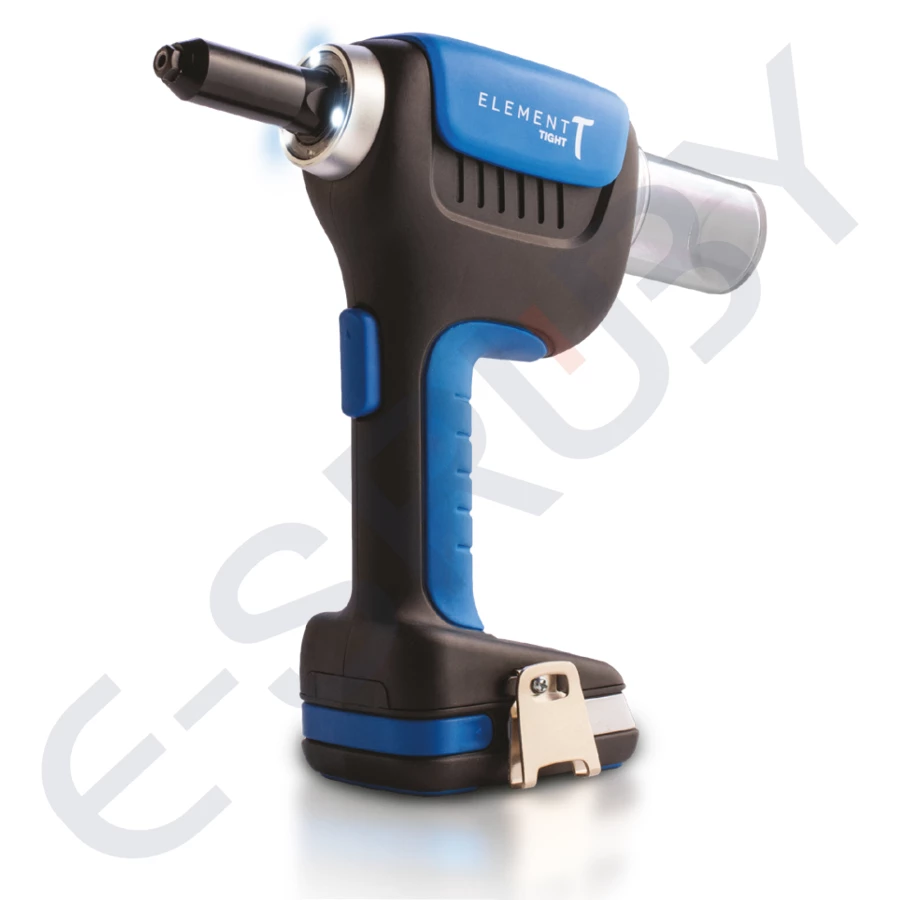

_________ NITOWNICA AKUMULATOROWA ELEMENT T _________
______CHARAKTERYSTYKA TECHNICZNA______
Siła trakcji: 12,000 N
Skok: 25 mm Szybkość instalacji: 20 w przybliżeniu cykle na minutę
Waga (w zestawie baterią): 2.15 kg Bateria: 18 V Litowo-jonowa - 2.0 Ah ze wskaźnikiem ładowania
Ładowarka: 18V - Czas ładowania akumulatora 2,0 Ah = 100% w ciągu 30 minut,
Gwarancja: 1 rok
Dołączone akcesoria:
• 3 noski montażowe Ø5,2 - Ø6,4 - Ø7,7mm dla nitów triform
• 1 zaczep do paska
• 1 klucz montażowy
• 1 dodatkowy zestaw szczęk

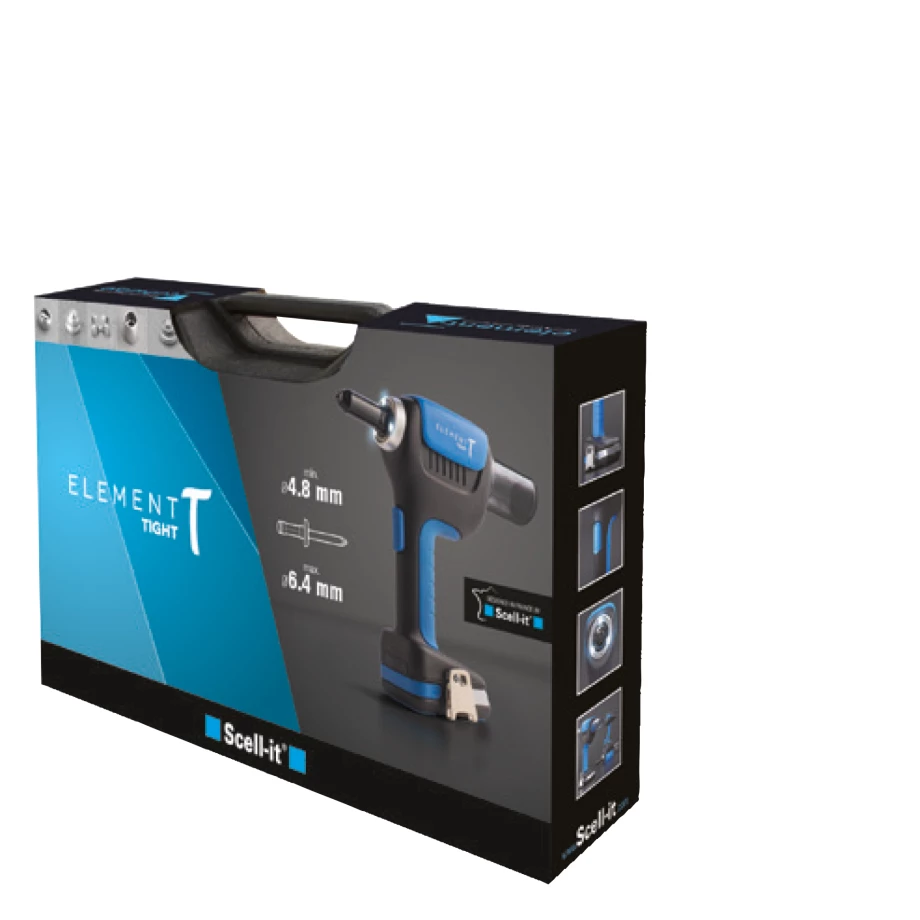

• 1 sztywne pudełko
• 2x Bateria 18 V
____________________________________ZALETY____________________________________

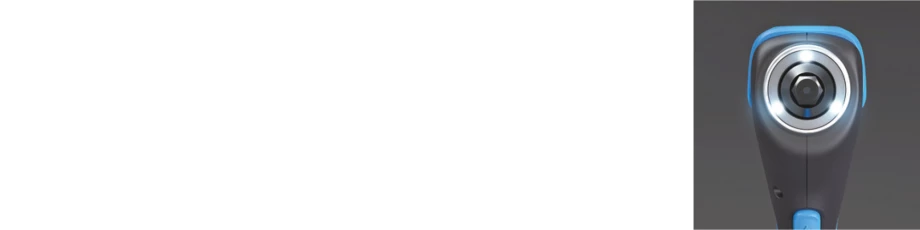

3 DIODY LED OŚWIETLAJĄ OBSZAR INSTALACJI
BATERIA 2,0 AH ZE WSKAŹNIKIEM NAŁADOWANIA

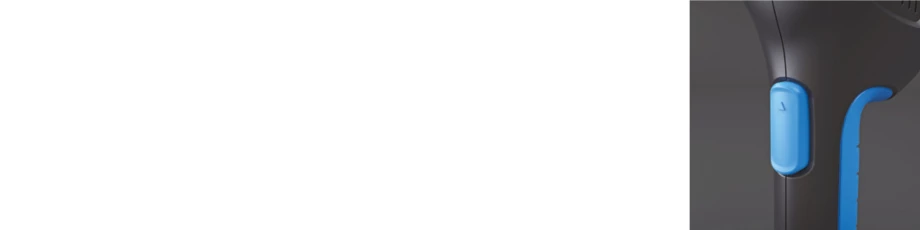

ERGONOMICZNY UCHWYT I SPUST

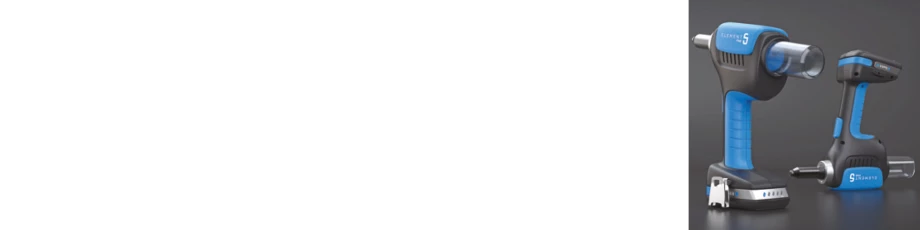

MOŻE STAĆ DO GÓRY NOGAMI
_________________________________UŻYTKOWANIE_________________________________

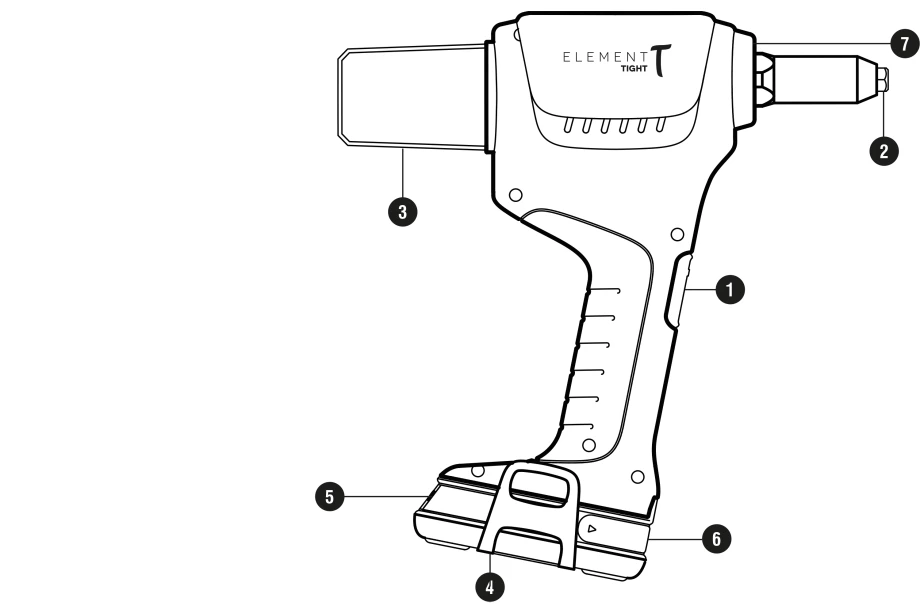

1. Spust
2. Nosek
3. Pojemnik na trzpienie
4. Zaczep do paska
5. Bateria
6. Blokowanie / odblokowywanie baterii
7. Oświetlenie obszaru nitowania
● INSTALACJA NITÓW:
1- Wybierz nosek w zależności od średnicy korpusu nitu (rozmiar wygrawerowano na nosku), odnosząc się do tabeli naprzeciwko.
UWAGA narzędzie może zostać uszkodzone w przypadku użycia nieodpowiedniego noska.
2 - Włożyć trzpień nitu w nosek
3 - Umieść korpus nitu w otworze wiertniczym w częściach do zmontowania.
4 - Naciskaj spust 1 , aż trzpień nitu się złamie, a następnie zwolnij spust.
5 - Odchylić nitownicę E-T do tyłu, aby trzpień nitu wpadł do pojemnika na trzpienie 3 . Jeśli nit nie zostanie złamany za pierwszym razem, powtórz procedurę.
● WYMIANA NOSKA:
Noski 2 identyfikuje się za pomocą liter, które odpowiadają średnicom nitów. Użyj dołączonego klucza SW 13, aby zmienić rozmiar noska. Szczegółowe informacje na temat procedury znajdują się w instrukcji obsługi.
● ŁADOWANIE BATERII:
4 diody LED wskazują poziom naładowania baterii. Naciśnij i przytrzymaj niebieski przycisk, aby sprawdzić poziom naładowania:
4 diody LED świecą się: poziom naładowania 100%.
3 diody LED świecą się: poziom naładowania 75%.
2 diody LED świecą się: poziom naładowania 50%.
1 dioda LED świeci się: poziom naładowania 25%.
Szybkość ładowania może się różnić (+/- 5%) w zależności od warunków środowiskowych
● WYMIANA BATERII:

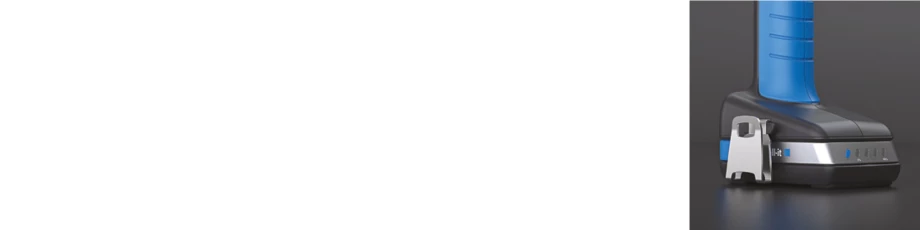

Bateria 5 jest wyposażona w mechanizm blokujący 6 . Dopóki bateria pozostaje przymocowana do nitownicy, jest ona zablokowana przez sprężynę. Aby wyjąć baterię, naciśnij przyciski zwalniający po obu stronach baterii. Nie używaj siły.
● OŚWIETLENIE LED:
Narzędzie E-T jest wyposażone w 3 diody LED, które oświetlają obszar roboczy.
Aby włączyć tylko diody LED:
Krótko naciśnij spust. Diody LED zgasną po 10 sekundach.
Nitowanie z oświetleniem LED:
Naciśnij spust, aby zacisnąć nit. Diody LED są aktywowane automatycznie i pozostaną włączone do 10 sekund od momentu nitowania.
