Podkładka do sworzni
Przejdź do wyszukiwarki
Powłoka: Ocynk galwaniczny
DIN:
1440
ISO:
8738
PN:
82004
Masz pytania o produkt?
Zapytaj
Nasz konsultant chętnie
doradzi
Podkładka do sworzni
Norma
DIN 1440
ISO 8738
PN 82004
Powłoka
Ocynk galwaniczny

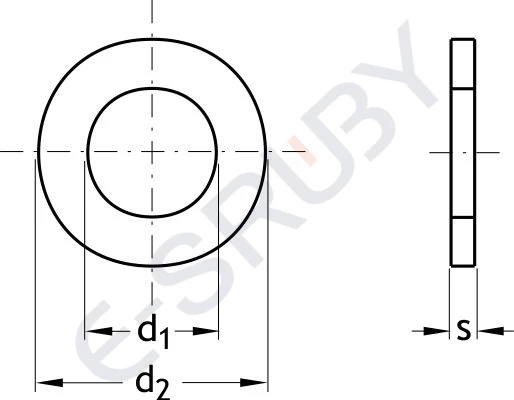

| d | M3 | M 3,5 | M 4 | M 5 | M 6 | M 7 | M 8 | M10 | M 12 | M 14 | M 16 |
| d1 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| d2 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 28 | 28 |
| s | 0,8 | 0,8 | 0,8 | 0.8 | 1,6 | 1,6 | 2 | 2,5 | 3 | 3 | 3 |
| d | M 18 | M 20 | M 22 | M 24 | M 27 | M 30 | M 33 | M 35 | M 36 | M 40 | M 45 |
| d1 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 35 | 36 | 40 | 45 |
| d2 | 30 | 32 | 34 | 38 | 40 | 45 | 50 | 52 | 52 | 58 | 62 |
| s | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 |
| d | M 50 | M 55 | M 60 | M 65 | M 70 | M 75 | M 80 | M 85 | M 90 | M 100 | - |
| d1 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 100 | - |
| d2 | 68 | 75 | 80 | 90 | 95 | 100 | 110 | 110 | 115 | 125 | - |
| s | 8 | 9 | 9 | 9 | 10 | 10 | 12 | 12 | 12 | 14 | - |
