Podkładka kontaktowa NFE 25-511
Forma M
Podkładka kontaktowa forma M
Norma
NFE 25-511 M
Powłoka
Ocynk płatkowy

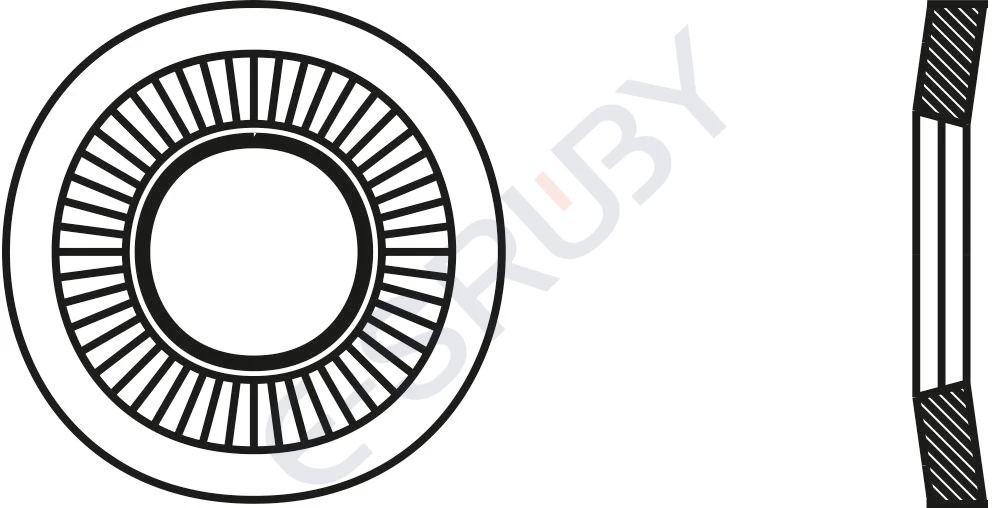

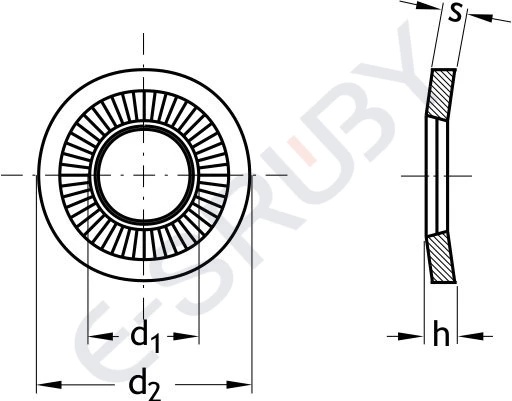

d | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 20 |
d1 min | 3,10 | 4,10 | 5,10 | 6,10 | 8,20 | 10,20 | 12,40 | 14,40 | 16,40 | 20,50 |
d1 max | 3,35 | 4,40 | 5,40 | 6,40 | 8,56 | 10,56 | 12,83 | 14,83 | 16,83 | 21,02 |
d2 min | 7,71 | 9,71 | 11,65 | 13,65 | 17,65 | 21,58 | 26,58 | 29,58 | 31,50 | 39,50 |
d2 max | 8,29 | 10,29 | 12,35 | 14,35 | 18,35 | 22,42 | 27,42 | 30,42 | 32,50 | 40,50 |
S mm | 0,57 | 0,86 | 1,06 | 1,26 | 1,36 | 1,55 | 1,75 | 2,34 | 2,74 | 3,14 |
S max | 0,63 | 0,94 | 1,14 | 1,34 | 1,44 | 1,65 | 1,85 | 2,46 | 2,86 | 3,26 |
h min | 0,80 | 1,15 | 4,45 | 1,75 | 1,90 | 2,25 | 2,60 | 3,20 | 3,60 | 4,30 |
h max | 1,00 | 1,40 | 1,80 | 2,10 | 2,35 | 2,75 | 3,10 | 3,70 | 4,10 | 4,90 |
