Podkładka odginana jednołapkowa
Przejdź do wyszukiwarki
Powłoka: Ocynk galwaniczny
DIN:
93
PN:
82021
Masz pytania o produkt?
Zapytaj
Nasz konsultant chętnie
doradzi

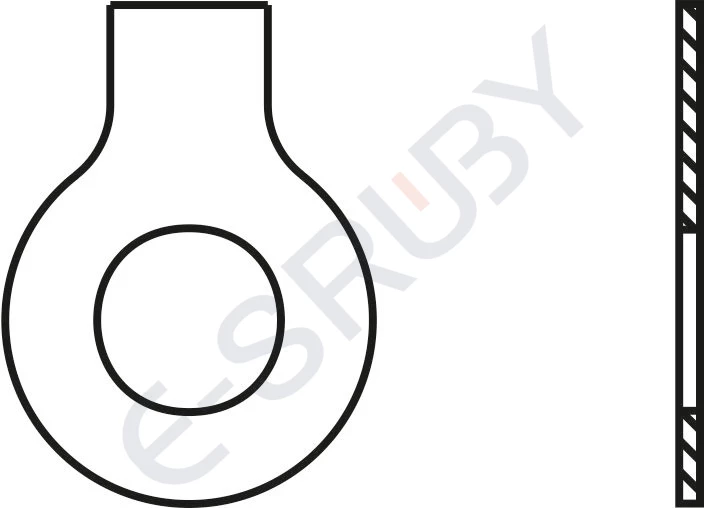

Podkładka odginana jednołapkowa
Norma
DIN 93
PN 82021
Powłoka
Ocynk galwaniczny

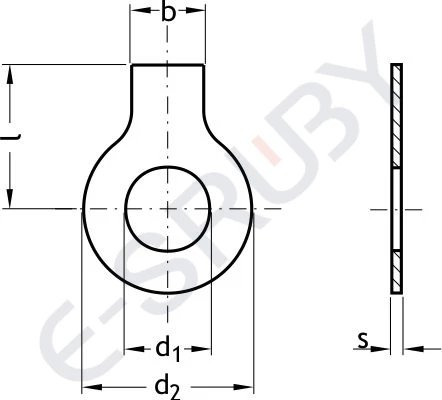

| d | M 3 | M 3,5 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 |
| d1 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 |
| d2 | 12 | 12 | 14 | 17 | 19 | 22 | 26 | 30 |
| b | 4 | 4 | 5 | 6 | 7 | 8 | 10 | 12 |
| I | 13 | 13 | 14 | 16 | 18 | 20 | 22 | 28 |
| s | 0,38 | 0,38 | 0,38 | 0,5 | 0,5 | 0,75 | 0,75 | 1 |
| d | M 14 | M 16 | M 18 | M 20 | M 22 | M 24 | M 27 | M 30 |
| d1 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| d2 | 33 | 36 | 40 | 42 | 50 | 50 | 58 | 63 |
| b | 12 | 15 | 18 | 18 | 20 | 20 | 23 | 26 |
| I | 28 | 32 | 36 | 36 | 42 | 42 | 48 | 52 |
| s | 1 | 1 | 1 | 1 | 1 | 1 | 1,6 | 1,6 |
| d | M 33 | M 36 | M 39 | M 42 | M 45 | M 48 | M 52 | - |
| d1 | 34 | 37 | 40 | 43 | 46 | 50 | 54 | - |
| d2 | 68 | 75 | 82 | 88 | 95 | 100 | 105 | - |
| b | 28 | 30 | 32 | 35 | 38 | 40 | 44 | - |
| I | 56 | 60 | 64 | 70 | 75 | 80 | 85 | - |
| s | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | - |
